ZB-CWWF硅胶穿墙套管说明书下载.doc

一、概述

    保定众邦电气有限公司专业生产硅胶穿墙套管

，是一种新型的穿墙套管，它的内绝缘采用新型绝

缘材料，外绝缘（硅胶伞裙）使用高温硫化硅橡胶

，具有良好的耐污性能，抗震性能和防爆性能，符

合电力部门无油化，小型化的发展趋势，是满足城

乡电网改造的新一代高压输变电产品，代替了传统的充油电容式瓷外套套管，解决了旧式

产品的漏油污染、机械强度低、密封性能和防污性能差、易爆的缺点，国外干式套管都是

以环氧树脂浸纸式电容芯子作为主绝缘，外部加装瓷套或复合空心绝缘子以承担机械负荷

并作为外绝缘，主绝缘与外绝缘间以硅脂类膏状物作为填充，该种套管虽然性能优于充油

电容式瓷外套套管，但因其过长的交货期，高昂的价格，不尽完善的售后服务而使用户望

而却步。

二、 产品用途

    硅胶穿墙套管是由铜导电杆、新型材料内绝缘芯棒护套、复合绝缘外伞套和接地法兰

组成。适用于交流电力系统额定电压35KV以下、频率50HZ户内外变电站中，作为高压导体

穿越墙壁或其他接地体时，作为高压导体的电气绝缘和机械支撑作用，也适用于是10KV真

空断路器高压进出线的绝缘和支撑。尤其适用于污秽地区能有效地防止污闪事故，是当前

广泛使用的瓷质穿墙套管的换代产品。

三、产品特点

1.无油，无气纯固体，无任何填充物，无需维护保养；

2.设计绝缘裕度大，半导体材料电容屏，最大限度提高了起晕电压，运行中无局放；

3.耐高温、阻燃绝缘材料，无分解.电气性能稳定，无燃烧及爆炸危险；

4.结构紧凑，体积小，重量轻，便于运输，可任意角度安装；

5.玻璃纤维增强缠绕，优化力学铺层设计，抗弯强度高，机械性能优异，适用于重震地

区；

6.硅橡胶复合外套防污性能优异，自洁而无需清扫，可用于重污秽区；

7.使用寿命长，长期运行成本低。

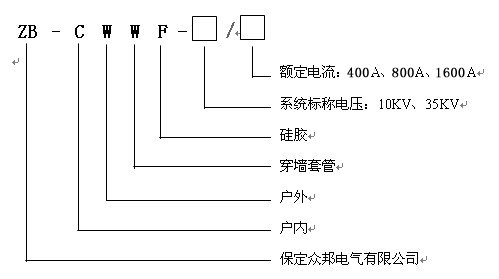

四、型号说明

五、穿墙套管主要技术参数



型号	CWWF-10	CWWF-35
额定电压（kV）	12.7	42
系统标称电压（kV）	10	35
额定频率（Hz）	50,60	50,60
额定电流（A）	100～3000	100～3000
工频耐压（kV）	42	95
弯曲破坏负荷(N)	1250	1250
允许弯曲负荷(N)	625	625
雷电全波冲击耐压（kV）	100	200
